A5:SQL Mk-2でER図の自動生成ができたのは知らんかった

今の現場で、Object Browser ERというツールを使わせていただいてるのですが、

SI Object Browser ERの基本がマスターできるチュートリアル

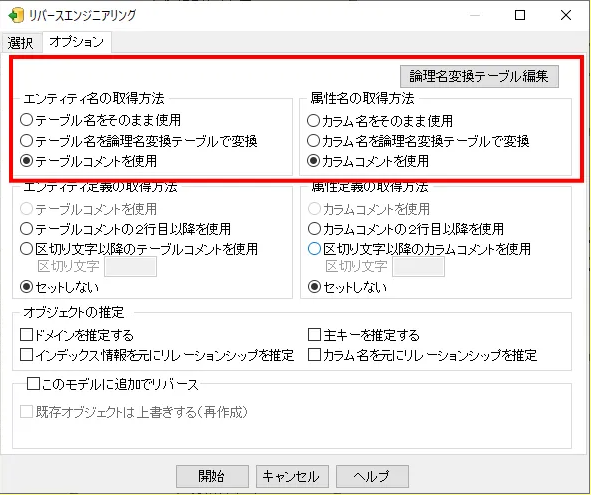

⇧ リバースエンジニアリングする時の「オプション」で上記の設定を行うと、論理名と物理名を切り替えてER図が表示できることをつい先ほど知ったのですが、有料なツールですと。

無料のツールで論理名に対応したER図を作成できるものがあるのか検証のために、

⇧ 上記のOracle Databaseのテーブルに論理名を付与。A5:SQL Mk-2でSQL実行してます。

COMMENT ON TABLE address_detail IS '住所マスタ';
COMMENT ON TABLE auth_infomation IS 'ログイン';
COMMENT ON TABLE category IS 'カテゴリー';
COMMENT ON TABLE category_detail IS 'カテゴリー詳細';
COMMENT ON TABLE orders IS '注文';
COMMENT ON TABLE order_detail IS '注文詳細';
COMMENT ON TABLE order_status IS '注文ステータス';
COMMENT ON TABLE product IS '商品';
COMMENT ON TABLE product_detail IS '商品詳細';
COMMENT ON TABLE purchaseorder IS '発注書';
COMMENT ON TABLE user_detail IS 'ユーザー詳細';
COMMENT ON TABLE user_leave IS '退会ユーザー';
COMMENT ON TABLE users IS 'ユーザー';
